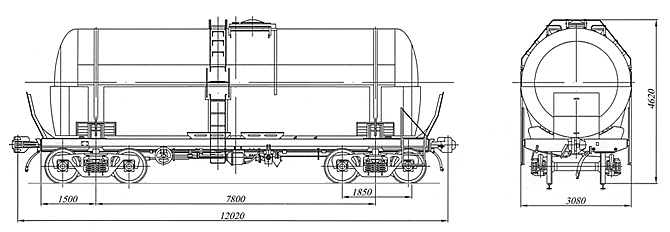

Модель: 15-1608-03
Цистерна модели 15-1608-03 для перевозки уксусной кислоты
15-1608-03 — специализированная железнодорожная цистерна, предназначенная для безопасной транспортировки уксусной кислоты (в том числе ледяной уксусной кислоты с концентрацией 98-100%). Конструкция цистерны учитывает высокую коррозионную активность и летучесть данного химического продукта.
Конструктивные особенности
Котел цистерны:
Материал: нержавеющая сталь 12Х18Н10Т или AISI 316L
Дополнительное внутреннее покрытие: футеровка из PTFE (тефлон)
Толщина стенок: 12-14 мм
Теплоизоляция: обязательная для концентраций выше 80%
Система безопасности:
Двойные предохранительные клапаны
Система газоотвода с химическими нейтрализаторами
Аварийный сливной клапан с дистанционным управлением
Датчики контроля давления и температуры
Система загрузки/выгрузки:
Верхние загрузочные люки с герметичными крышками
Нижний сливной узел из коррозионностойкого сплава
Система азотной подушки для предотвращения окисления
Паровая рубашка для поддержания температуры
Эксплуатационные требования
Температурный режим:
Для ледяной уксусной кислоты: +15°C до +25°C
Для разбавленных растворов: до +40°C
Запрещено:
Смешение с другими кислотами при транспортировке
Перевозка при поврежденном внутреннем покрытии
Эксплуатация без регулярной проверки герметичности
Область применения
Перевозка между:
Химическими комбинатами
Предприятиями пищевой промышленности
Фармацевтическими заводами
Производствами полимеров
Использование в технологических цепочках производства:
Ацетатных волокон
Медицинских препаратов
Пищевых добавок
Преимущества модели
Коррозионная защита:
Двойная защита (нержавеющая сталь + футеровка)
Специальные уплотнительные материалы
Система безопасности:
Защита от испарений
Предотвращение кристаллизации
Контроль параметров груза
Эксплуатационные преимущества:
Совместимость с терминалами химических заводов
Ускоренный процесс загрузки/выгрузки
Соответствие международным стандартам ADR/RID
Технические характеристики модель: 15-1608-03
| Для перевозки уксусной кислоты. | |
| Модель вагона | 15-1608-03 |
| Тип вагона | — |
| Грузоподъемность, т | 66,0 |
| Масса тары вагона, т | 27,0 |
| Объем котла, куб.м | 73,1 |
| Скорость конструкционная, км/ч | 120 |
| Габарит | 02-ВМ |
| База вагона, мм | 7800 |
| Длина, мм: — по осям сцепления автосцепок — по концевым балкам рамы | 12020 10800 |
| Ширина максимальная, мм | 3080 |
| Высота от УГР максимальная, мм | 4620 |
| Количество осей, шт. | 4 |
| Модель 2-осной тележки | 18-100 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 3000 |
| Длина котла наружная, мм: — без кожуха — с кожухом | 10770 10848 |
| Количество верхних люков, шт. | 1 |
| Наличие уклона котла | есть |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 0,2 (2,0) |
| Давление создаваемое в котле при | |
| гидравлическом испытании, МПа (кгс/см2) | 0,4 (4,0) |
| Наличие парообогревательной рубашки | да |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | нет |
| Наличие предохранительного-впускного клапана | есть |
| Способ налива и слива | налив верхний — слив нижний |
| Количество лестниц, шт.: — наружных — внутренних | 2 — |
Заключение
Цистерна 15-1608-03 представляет собой высокоспециализированное транспортное средство, разработанное с учетом всех опасных свойств уксусной кислоты. Ее конструкция обеспечивает:
- Максимальную защиту от коррозии
- Предотвращение потерь от испарения
- Безопасность персонала при операциях
- Сохранение качества химического продукта
Регулярная модернизация данной модели (включая версию -03) позволяет поддерживать ее соответствие ужесточающимся экологическим требованиям и стандартам перевозки опасных грузов.
